产品详情

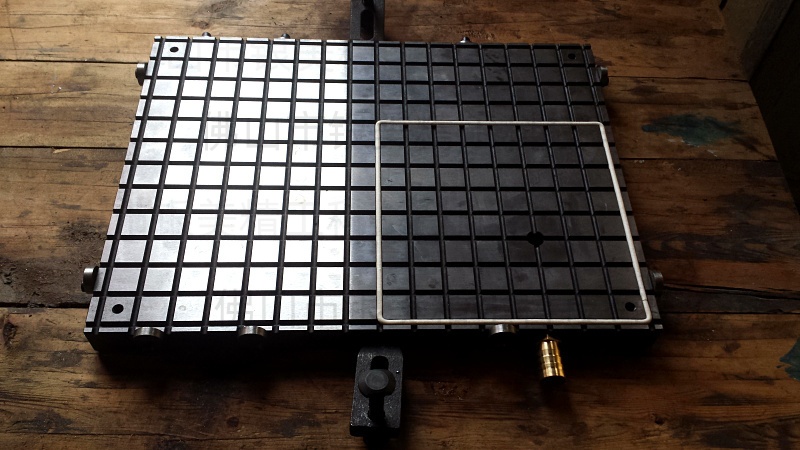

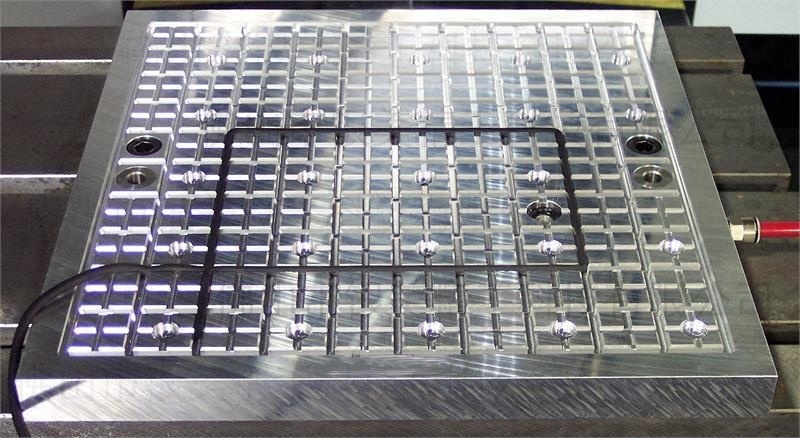

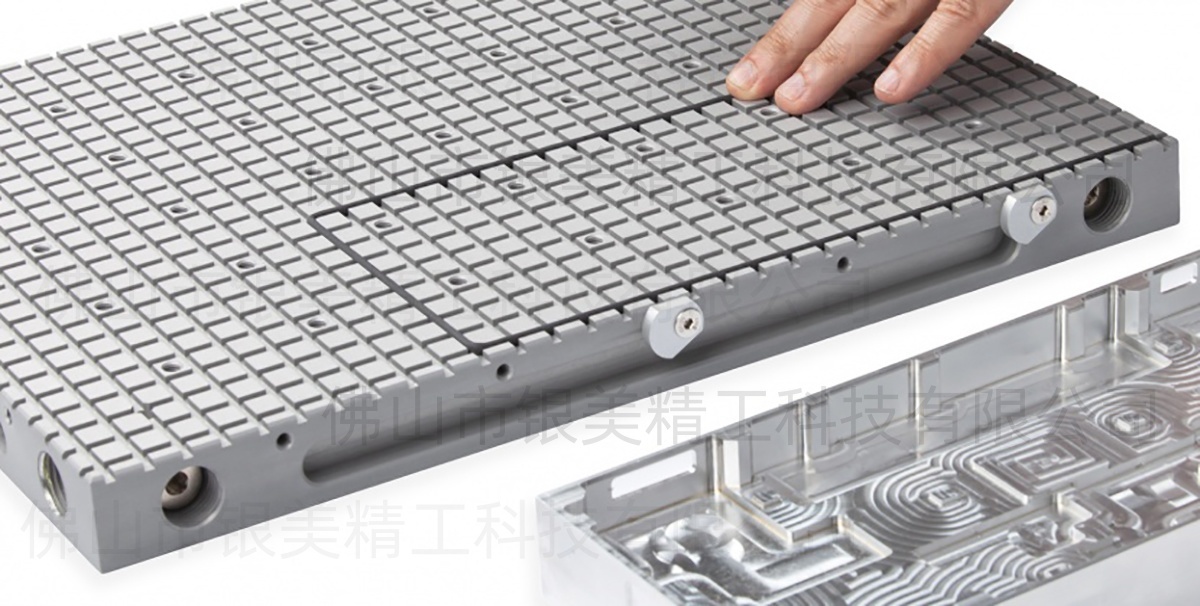

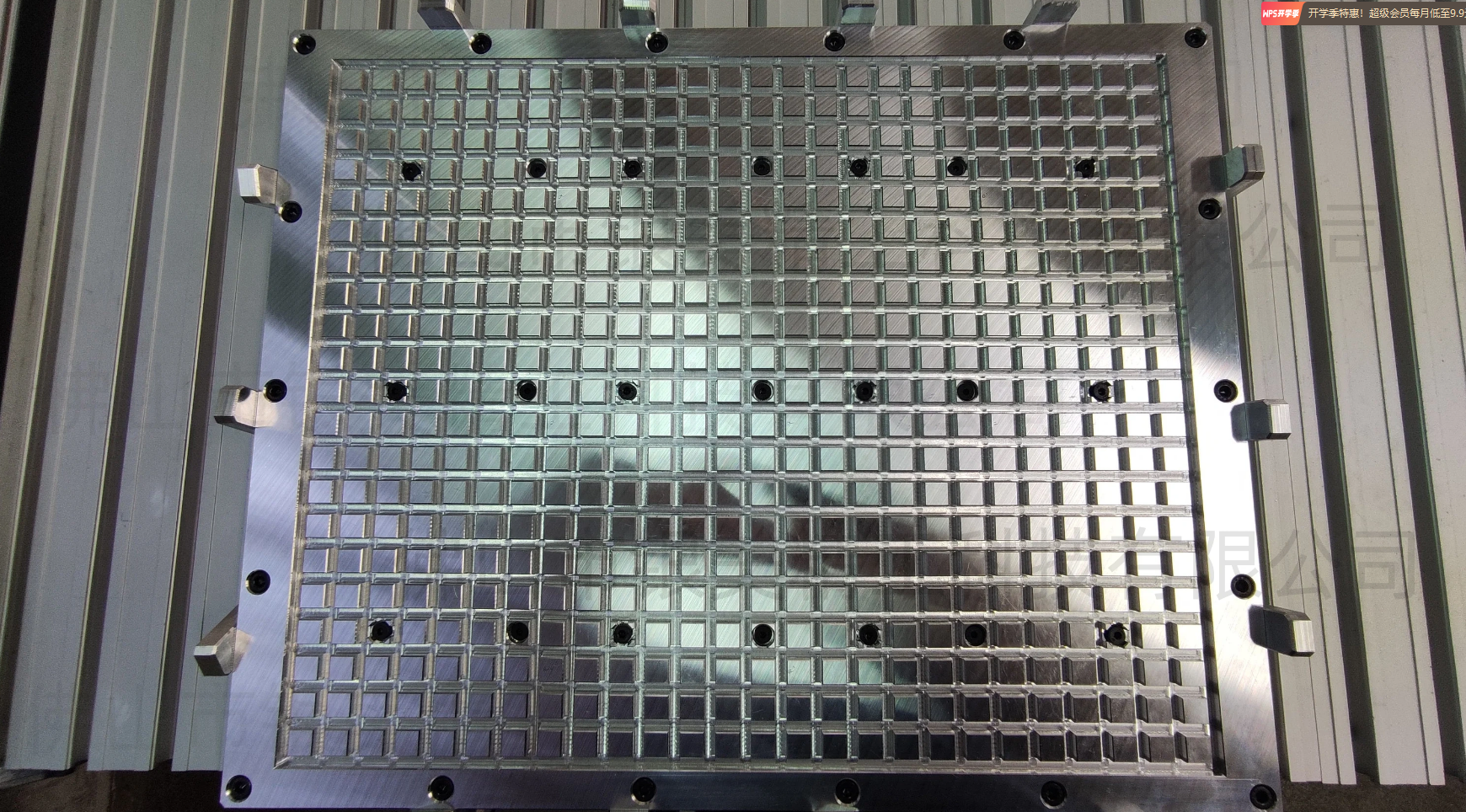

cnc系列吸附平台
按需定制规格，适配特殊工况；
高效稳定的夹持能力，吸附力大，吸力均匀；
实心铝板加工，平台平正度高；
轻质的夹层设计；
重量轻，结构强度高，实现最大气流；
表面硬质氧化处理，抗刮耐磨；
特殊制造工艺，品质稳定；
1.两种方式：
- 独立式，吸盘配真空泵。
- 一体式，吸盘无需真空泵只需接入正压气源。
- 配件：密封条，压板套，吊环，圆柱销，真空泵。
- 方格16*16，方格内盲孔,孔可以攻牙。
- 平面度精度可达0.02mm。

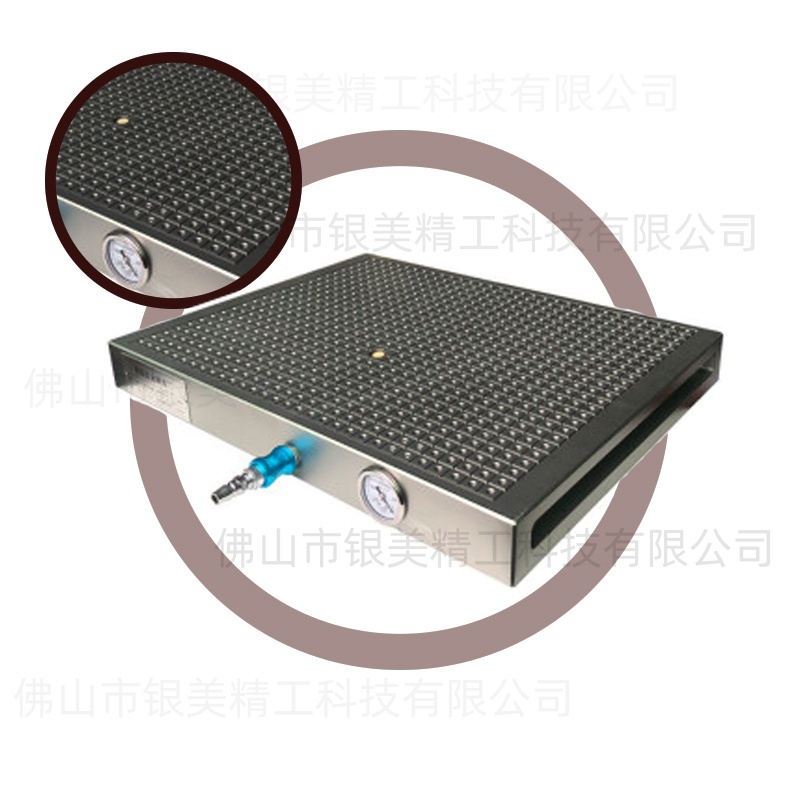

- 负压表显示达到-70KPa，可以工作。
- 接气口设置有滑动开关，C型自锁接头。
- 产品材料：钢/铝合金（黑/蓝）。
- 标准供应规格（其他规格可非标定制）：
|
序号 |
尺寸规格（长宽高）单位：mm |
|
1 |
300x300x55 |
|
2 |
300x400x55 |
|
3 |
300x500x55 |
|
4 |
300x600x55 |
|
5 |
400x400x55 |
|
6 |
400x500x55 |
|
7 |
400x600x55 |
|
8 |
400x800x55 |
|
9 |
400x1000x55 |
|
10 |
500x500x55 |
|
11 |
500x600x55 |
|
12 |
500x800x55 |
|
13 |
500x1000x60 |
|
14 |
600x800x60 |
|
15 |
600x1000x60 |

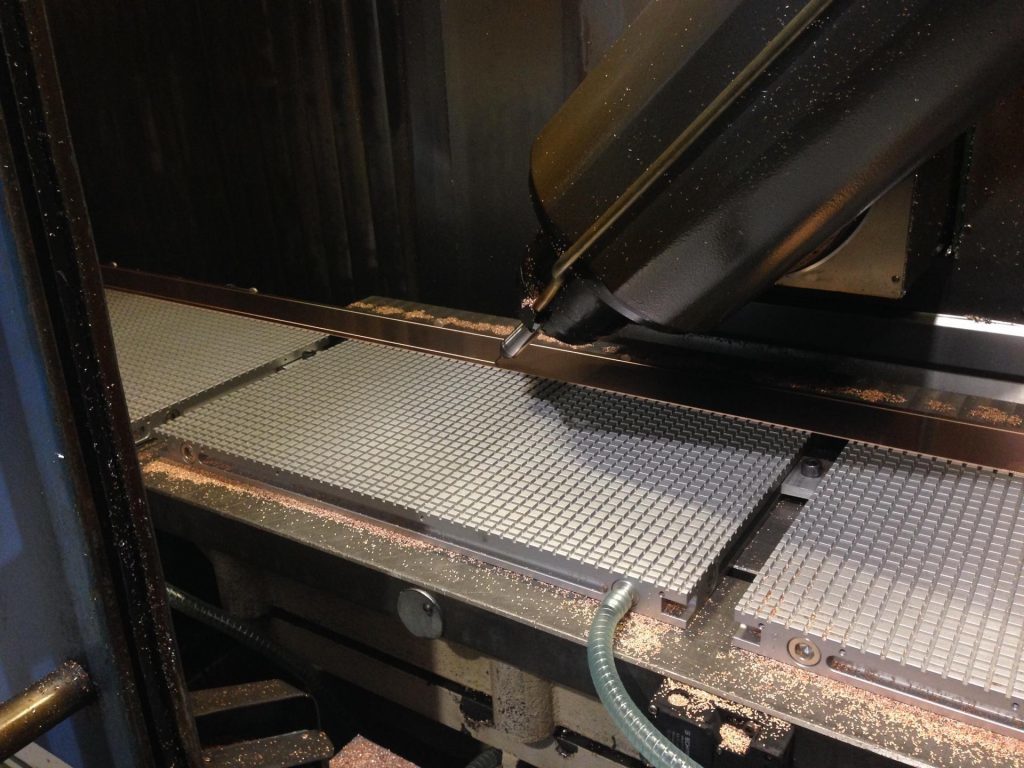

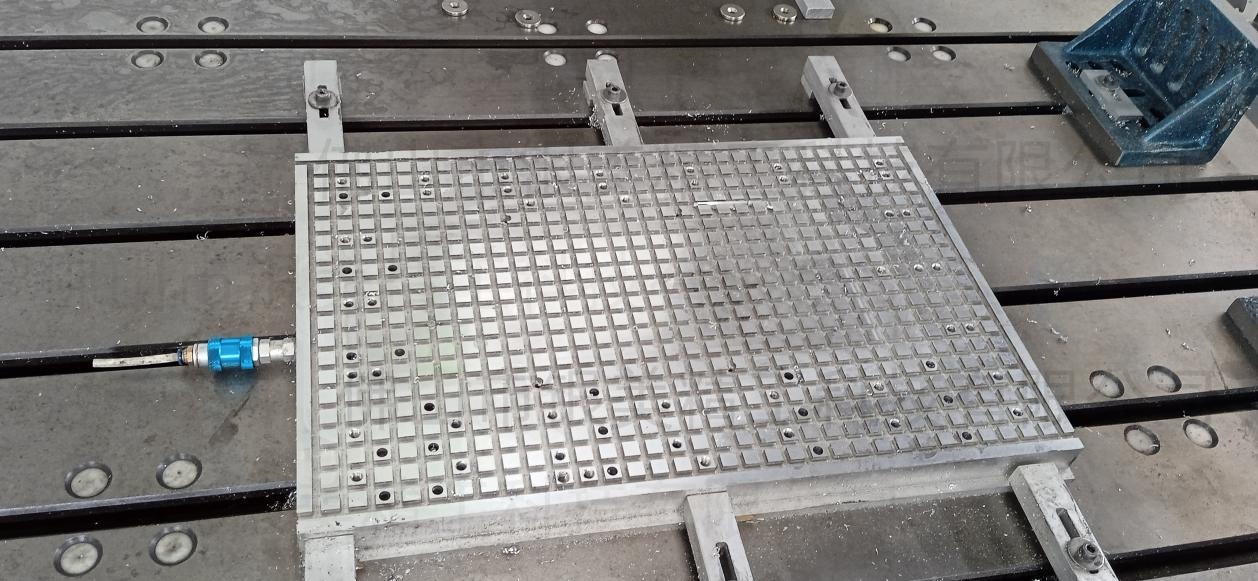

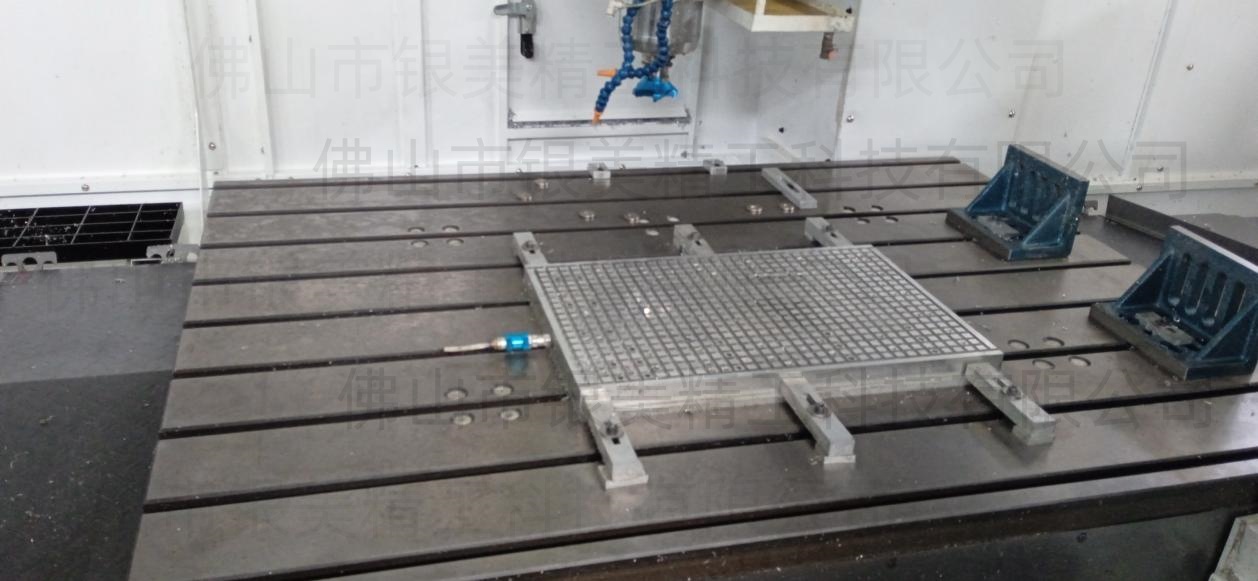

CNC真空吸盘应用场景700x400
CNC真空吸盘应用场景700x400

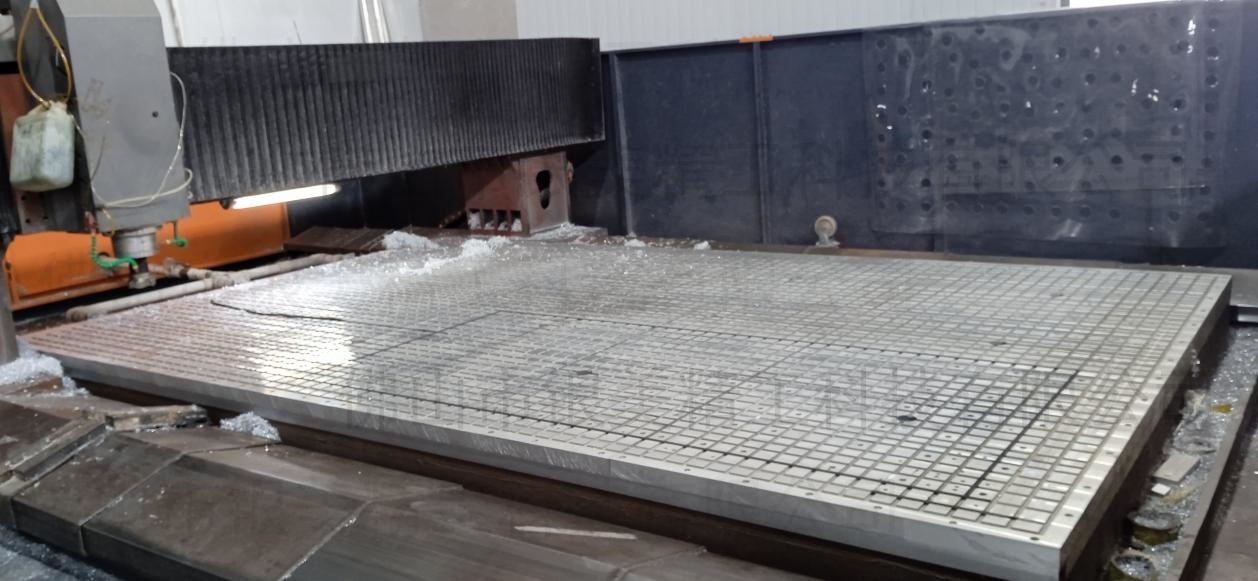

CNC真空吸盘应用场景5000x2500
银美吸台参数及定制
银美吸台技术参数及特性
|
平台规格 |
平台厚度 |
面板孔径 |
面板孔距 |
面板材质 |
接口方式 |
|
2500*1300*42.5 |
42.5 |
0.8 |
20 |
合金铝 |
法兰 |
|
表面处理 |
平整度 mm |
面板厚度 |
底板厚度 |
吸气口径 |
|
|
硬质氧化 |
≤0.10 |
2.0 |
2.0 |
Φ50 |
|
以上参数客户可根据下图定制
|
平台规格 |
平台厚度 |
面板孔径 |
面板孔距 |
分 区 |
接口方式 |
|
可定制 |
25
|
0.8 |
10
|
可定制 |
法兰
|
|
MAX:4000*2100 |
35.5
|
1.0 |
20
|
|
管螺纹 |
|
|
42.5
|
1.5 |
30 |
|
|
|
|
53.5
|
可定制 |
|
|
|
|
|
75 |
|
|
|
|
|
表面处理 |
平整度 mm |
面板厚度 |
底板厚度 |
吸气口径 |
|
硬质氧化 |
≤0.10 |
2.0 |
2.0 |
Φ40 |
|
光铝 |
|
|
3.0 |
Φ50 |
|
PVDF |
|
|
|
Φ75 |
|
|
|
|
|
可定制 |
银美吸台特点
银美吸台是铝蜂窝结构,采用铝合金材料制作,表面具有极高的平整度,本平台除具有铝蜂窝板的质轻、强度高、刚度大、抗弯、抗挠等优点外,兼具有平整度高、挠度值小、吸附力大、抗刮耐磨等优点。
详细优点如下:
1.大板面高平整
银美吸台板面长宽尺寸最大可达4000*2100mm(超过此长宽尺寸的可拼接)。拥有极佳的平整度和挠度,平整度一般控制在0.10mm以内,最低可达5um;挠度值在加力 30 公斤下小于0.10mm。
2.质量轻承重大
银美吸台采用航空级铝蜂窝结构,全铝合金一体复合成型。再轻量化设计下,单点承重超60kg/m?不变形,兼具高强度与稳定性。
3.吸力大吸力均匀
银美吸台经过优化设计,吸力强劲,吸力无损,任意位置吸力一致。
4.抗刮耐磨
银美吸台表面可进行本色氧化和硬质氧化处理,其中硬质氧化处理最能抗刮耐磨，其表面硬度最高可达HV500。
5.客户定制
银美吸台根据客户需求来图定制。
FAQ 基本问题：
一、关于定制服务
Q1: 佛山市银美吸台制造有限公司提供哪些类型的定制服务？
A: 我们提供全方位的真空吸附平台定制服务，包括尺寸定制、材质选择、吸附功能配置等。
Q2: 如何开始定制流程？
A: 您可以通过后台联系我们的销售，初步沟通您的需求和预算。随后，我们的专业工程师会与您详细对接，进行需求确认和初步方案设计。
二、材质与规格
Q3: 定制吸台可以选用哪些材质？
A: 银美主要提供铝合金和不锈钢材质。
Q4: 定制吸台的尺寸有限制吗？
A: 银美定制服务的优势在于灵活性，我们最大可生产4000 mm*2100 mm尺寸的吸台（超过范围可拼接）。具体尺寸需根据您的实际使用情况来确定。
三、设计与功能
Q5: 是否可以提供设计图稿预览？
A: 当然，设计方案确定后，我们会提供详细的设计图稿供您预览。
四、生产与交付
Q6: 定制产品的生产周期是多久？
A: 生产周期因产品加工复杂度和当前工厂订单量而异，通常在确认设计方案并支付定金后的25-30天内完成。我们会与您保持密切沟通，确保生产进度。
Q7: 如何安排产品的运输与安装？
A: 我们提供全国范围内的运输服务，并可根据客户需求安排专业的安装团队进行现场安装与调试，确保产品顺利投入使用。
五、售后服务
Q8: 定制产品享受哪些售后服务？
A: 我们为所有定制产品提供一年的保修服务。
